制作图纸的方法和心得

我最近买到啦一些图纸，计划导入到cad里面，能够更准确的描绘和设计，而且矢量文件不会有虚的问题，

还可以根据自己的想法有些调整。解决图纸中的不对称，磨损等问题，并且能够输出1：1的图纸，用来制作模具，样板等。


我用的是cad2006版本。cad软件的应用现在很广泛，即使是cad新手上手也会很快。只需掌握需要用到的命令即可。
简单说说基本方法和大家交流

1.

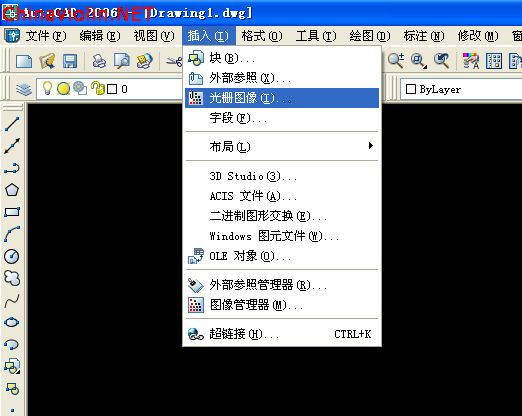

点“光栅图像”

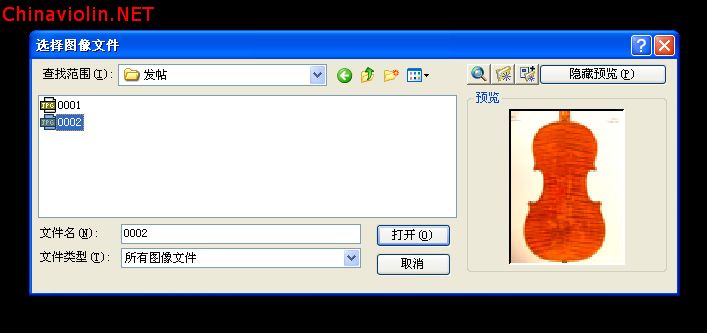

会出现下面这个对话框

选择你的图片后点击打开

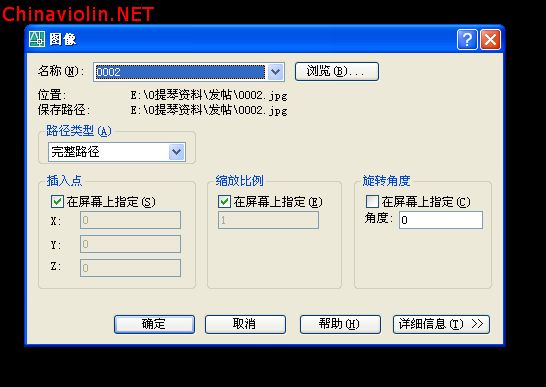

会出现这个对话框，


点确定

然后鼠标左键点一次，然后回车键。这样图片就导入到cad的界面中啦






下一步需要了解的几个cad命令。1.画线条--“L”回车，左键点击一点开始移动鼠标点击左键，右键结束命令（按下F8可以画出垂直和水平的线条，再按下F8结束水平垂直的限制）
2.移动--“M”回车 左键选择需要移动的线条后鼠标右键，然后左键点击任意一点，移动鼠标，图形到位后点击左键结束。

[此贴子已经被作者于2010-10-5 16:47:30编辑过]

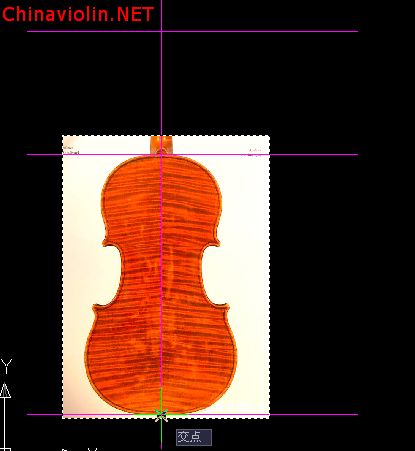

这时图片不是实际尺寸，下一步需要将图片缩放到356mm。

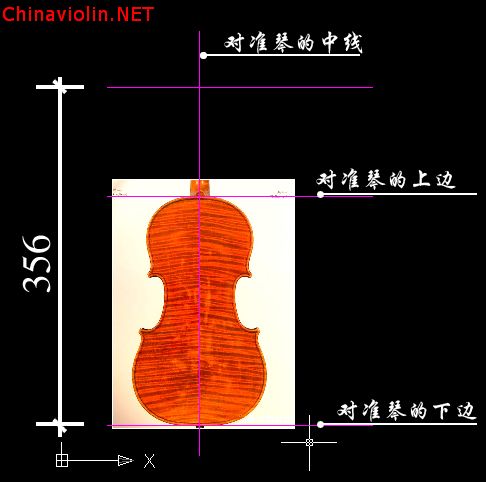

画出需要的辅助线，1，中线，底边线，上边线。2，从底边向上偏移出356mm。


然后使用缩放命令，将图片缩放至高度356mm.

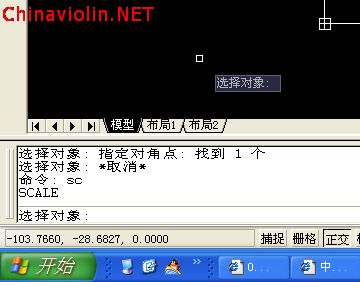

cad中缩放的命令操作方法：
a）sc回车


b)光标变成小方形，左键点击导入的图片，然后右键光标变成十字型。
c)左键点击琴中线个底边的交点。

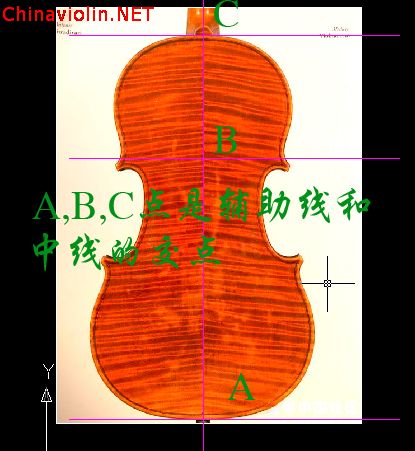

d)键盘出入"r"后点回车键。然后左键点击A点，和B点。然后移动数遍点击C点。


这样图纸（琴照片）的高度就是356mm。
下一步就可以使用多义线来描绘琴的轮廓和你所需要的形体啦。

[此贴子已经被作者于2010-10-5 17:11:09编辑过]

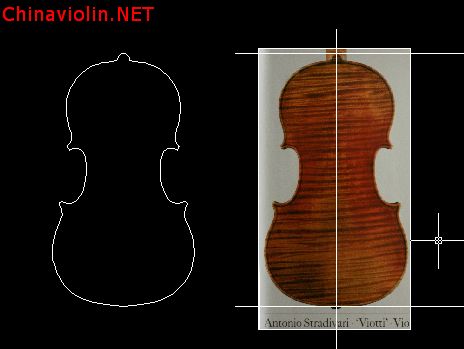

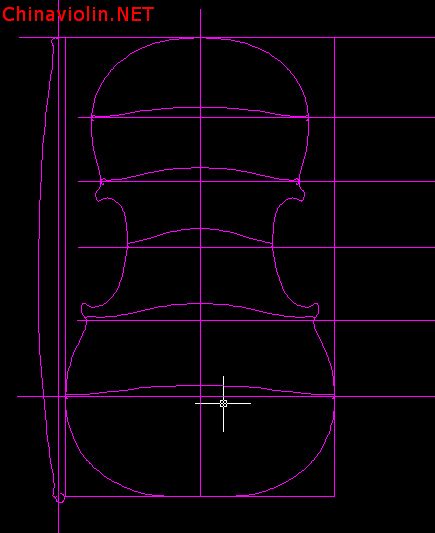

使用多义线描绘琴体轮廓

“pl”回车键，左键点击一点，键盘输入“a”后回车，鼠标按照琴体的轮廓的特征点依次点击，弧线的线条无法对准琴的图样，在下一步里在修正，描绘完成后按键盘输入"cl"后回车结束描绘。

下一步修正弧线，选择刚才绘制的弧线，会显现出蓝色的小方点。
点中小方点，移动鼠标到适合位置，再点左键结束。


描绘完成后，按1:1输出。



不知道表述清楚没，要是有不清楚的地方再给大家解释，也希望大家介绍介绍更好的办法，多多给我指正。

[此贴子已经被作者于2010-10-5 17:25:46编辑过]

我只能说……想法很好……
但是，没什么太大的意义，除非你要拿来做数控的数据……
而且，还是有误差的。如果不是图纸，只是琴的照片，因为拍摄和透视的问题会产生一个误差。用样条曲线画其实也不是特别精确。看上去似乎贴在图片边缘了，但是放大1000倍以后会发现两个曲线是有不一样的，真的要调节起来也是一件费时间的事情。何况，样条曲线画出来的图，只能标注线性，不能标注弧度。在不规则图形上，人的手总是比计算机灵活的。
真的要调整和设计的话，硫酸纸叠叠就可以了，云尺画曲线不比CAD差的= =……
不过，能这样想出一个办法是好事就是了……

手的灵活性要大些，计算机要更标准。

方法很好，有两点建议：
1。作图时，最好将上宽、下宽、中宽的尺寸线也标注出来，或将图形按比例投影在方格纸上，这样可以比较方便检查图纸在打印中是否变形。仅用琴身长度一个方向控制外形是不够的。

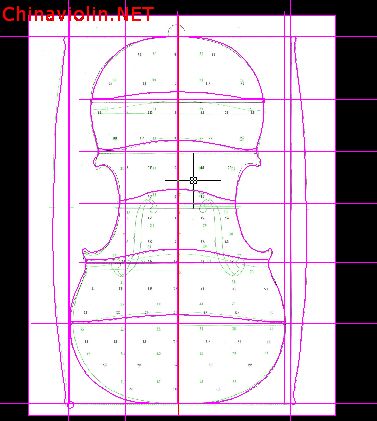

2。从图中粗略看到，该图纸纵弧和五个横弧交点上的弧高，有的不一致，偏差太大，图纸的可信度大打折扣，看过流传过来的几份国外图纸，都有此通病，不知是老外的立体几何基础太差，还是别有用心。

以下是引用forwho在2010-10-5 17:31:00的发言：
我只能说……想法很好……
但是，没什么太大的意义，除非你要拿来做数控的数据……
而且，还是有误差的。如果不是图纸，只是琴的照片，因为拍摄和透视的问题会产生一个误差。用样条曲线画其实也不是特别精确。看上去似乎贴在图片边缘了，但是放大1000倍以后会发现两个曲线是有不一样的，真的要调节起来也是一件费时间的事情。何况，样条曲线画出来的图，只能标注线性，不能标注弧度。在不规则图形上，人的手总是比计算机灵活的。
真的要调整和设计的话，硫酸纸叠叠就可以了，云尺画曲线不比CAD差的= =……
不过，能这样想出一个办法是好事就是了……

您是学设计的啊，呵呵。我也是啊。（怪不得您提到硫酸纸，和云尺）

以下是引用ar斗彩在2010-10-11 12:51:00的发言：

您是学设计的啊，呵呵。我也是啊。（怪不得您提到硫酸纸，和云尺）

= =。那个，敬语就不要了，我还是学生，担当不起……
我是学工业设计的……

多一种方法，多一个思路，事情总会好办些。

只要精确到0.0001毫米的时候，琴的声音就跟原琴一样了。

这就是说：提琴的声音完全决定于她的形状?!

想法很好！这是图纸模糊化向量化改变的过程，这是一个比较复杂的设计工程，避免不了很多的测绘过程，祝楼主成功！一旦cad数据全面即将是图纸的改革，避免传统图纸由于流传尺寸漂移走样问题。

一个爱好者社区就是靠楼主这样的好人才能上升到新的台阶！赞一个！

不论琴型是否决定声音，不论数据准确与否，都应该顶一下楼主！

陕西有人造赝品古董陶俑，为了达到以假乱真的程度，用同时代的坟墓里面的土来做，果然连故宫的考古专家都被蒙骗了，看来除去尺寸以外，还应该在材料上下功夫。只是几百年前的木梁现在只怕是找不到了。

l楼主思路正确，但仿制还有很多工作要做，如相片的视角及焦距引起的偏差怎样矫正，拱面的三维造型等等，建议用pro/E, UG来试试。
